Robotron A7150 (СМ 1910)

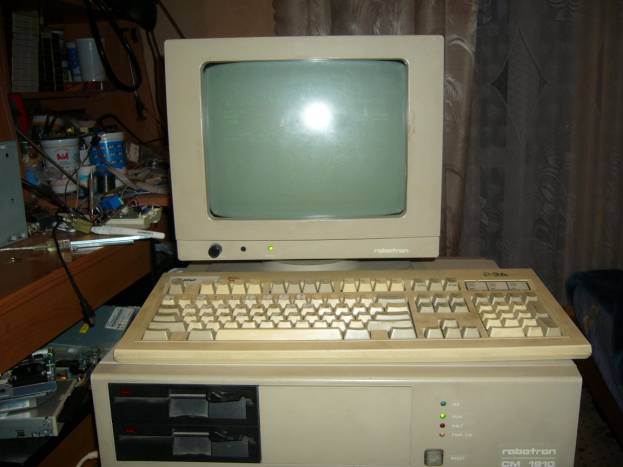

Очень своеобразная машина. Вот так выглядит. Однако как выяснилось - клавиатура не от него.

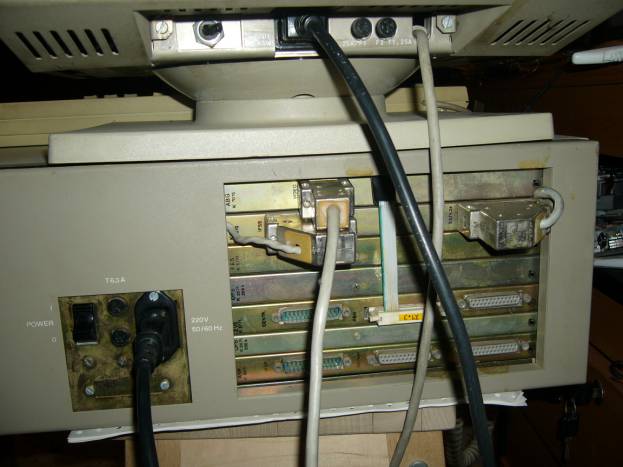

Два разъема идущие в недра корпуса это клавиатура и сколка. Машина применялась в основом в конструкторских бюро.

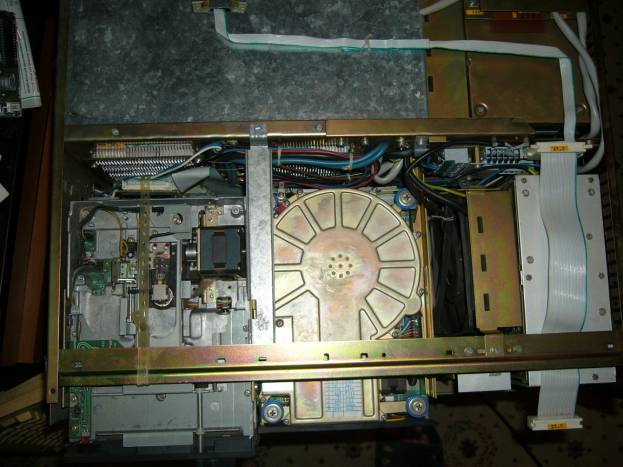

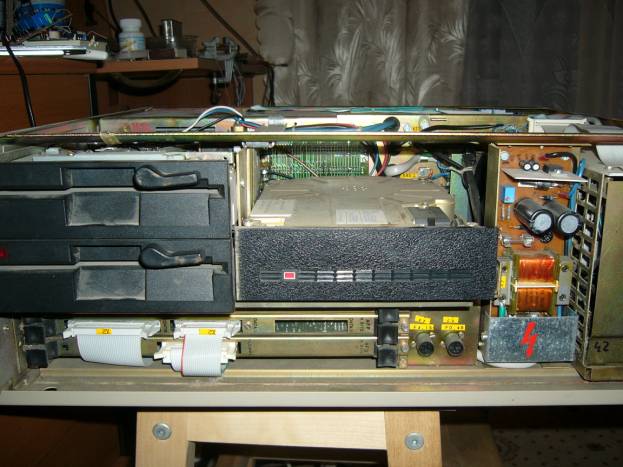

Вперед выходят контроллеры дисковода и жесткого диска. Жесткий диск имеет объем 20Мб.
Платы устанавливаются в корзину горизонтально - две или три спереди и семь сзади.

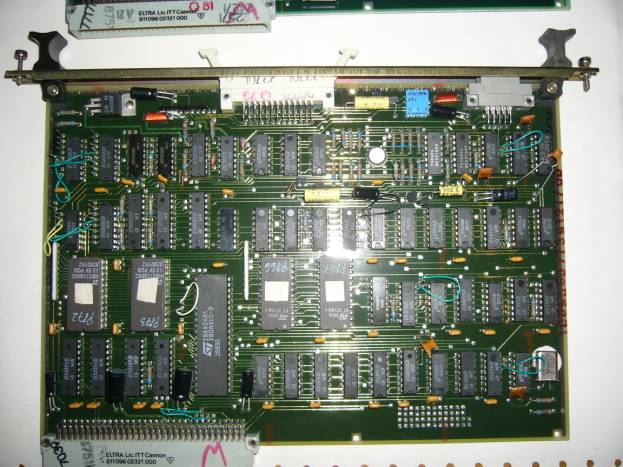

Контроллер дисковода. Странно, но он собран на Z80ASIO.

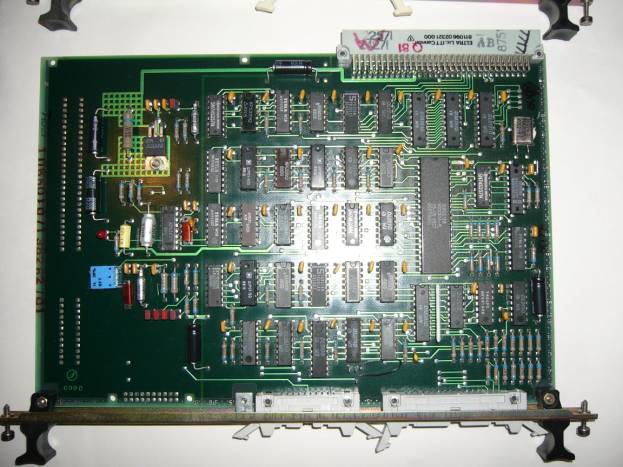

Контроллер жесткого диска. В его основе WD1010A.

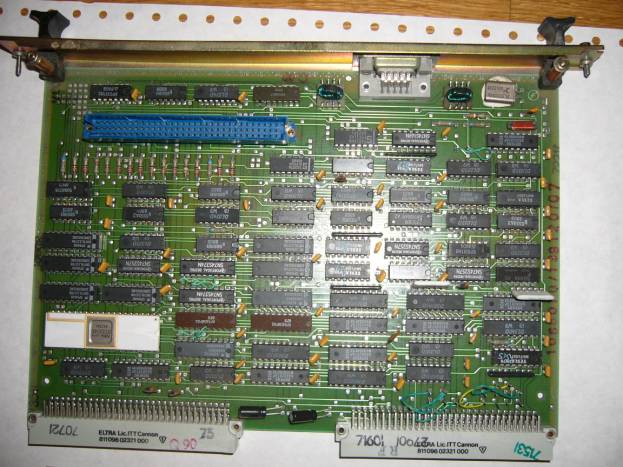

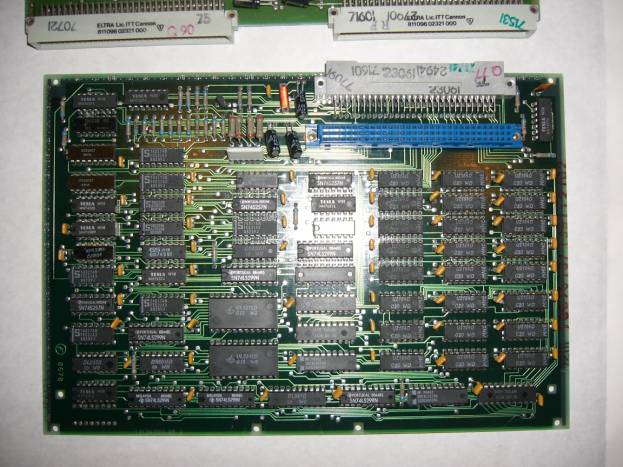

Контроллер видео состоит из двух плат соединяющихся в бутерброд с помощью синего разъема. Это плата видеопамяти.
Это сам видеоконтроллер. Собран на базе NEC uPD7220.

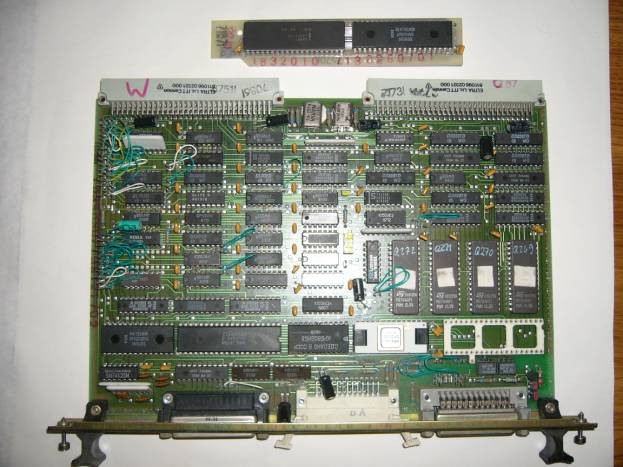

Процессорный модуль. На плате кроме контроллера прерываний 8259 и таймера 8253 стоит 8255 и последовательный канал на 8251.

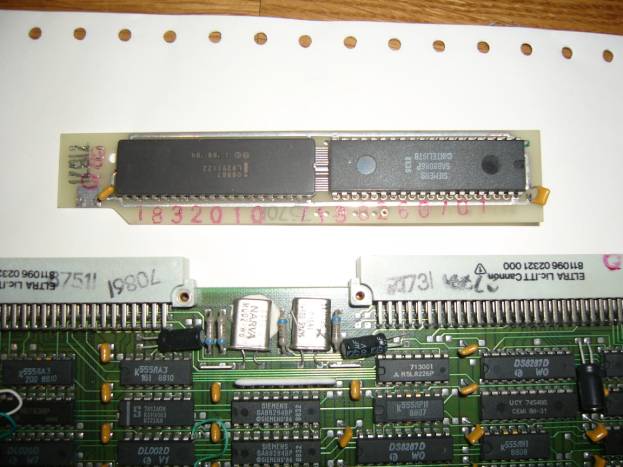

Процессор и сопроцессор установлены на отдельной плате.

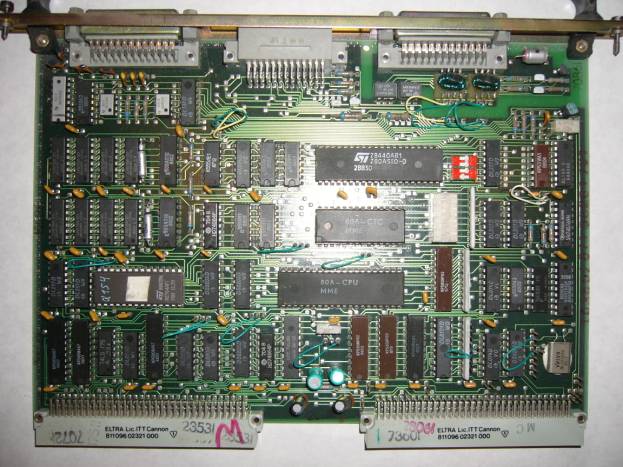

Плата последовательного ввода вывода кроме контроллера Z80ACIO и таймера Z80CTC стоит отдельный процессор Z80 c ОЗУ и ПЗУ где размещена его управляющая программа.

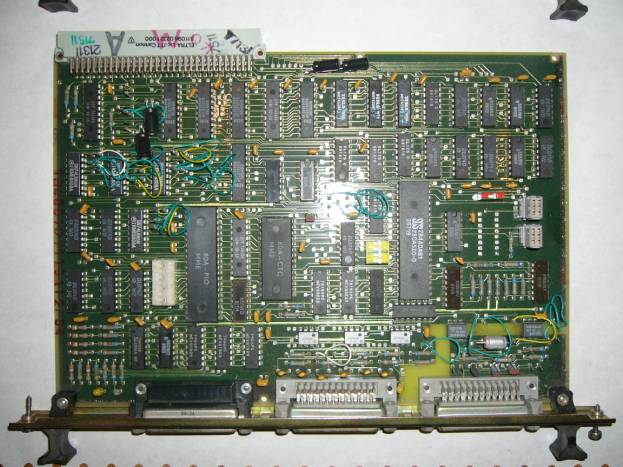

Плата последовательного ввода вывода к которой подключается клавиатура тоже имеет отдельный процессор, таймер и Z80ACIO.

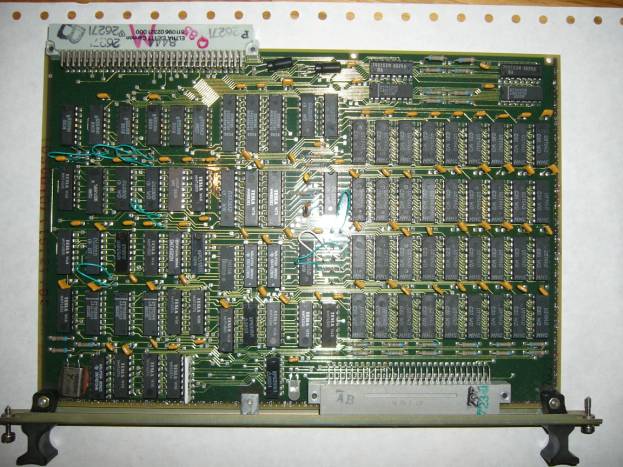

Модуль оперативной памяти.Объем 256К. В машине устанавливатеся два таких модуля.

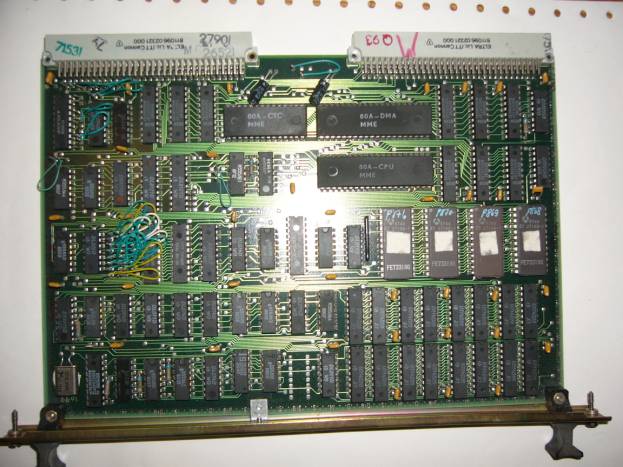

Контроллер ввода-вывода для жесткого диска и дисководов тоже имеет отдельный процессор, таймер, канал последовательного ввода-вывода и ОЗУ 64 К.
К сожалению, попробовать машину в работе нет возможности из-за отсутствия клавиатуры.
